Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

• нож, если надо просто срезать старую деталь;
• вороток или трещотка с головкой 13;
• длинная крепкая проволока;
• плоская отвертка;
• напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

1. страгиваем на 2-3 витка нижний болт;
2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

На данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

• отвязываем генератор;
• отжимаем его в рабочее положение;
• возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

1. загоняем авто на подъемник или эстакаду;
2. снимаем натяжитель;
3. скидываем переднее правое колесо;
4. подпираем ДВС и демонтируем подушку;
5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор.

Что потребуется

• новый ремень маркировки 6РК 995;
• накидные ключи 8, 19;
• торцевые ключи 8, 10;
• ключи Torx T20, T27;
• трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

1. 19 накидываем на ходовой винт;
2. 8 держим контргайку;
3. страгиваем;
4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение

Шаг 2. Лезем под машину

Нужны ключи 8, 10. Снимаем:

• центральный щиток (номера 1, 5, 7);
• правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!!

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!

Перепутать опасно для дальнейшей эксплуатации машины

Замена ремня генератора на Ладе Гранте 8 клапанной

1. Помещаем машину на ровную платформу (площадку), открываем капот.

Приступаем к работе после того, как двигатель остыл, температура безопасная, что исключает получение ожога, травмы.

1. Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
2. Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
3. Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
4. Сбрасываем старый РПМ.
   Сбрасываем старый ремень
5. Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
6. Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
7. Завершаем сборку.

Замена ремня генератора без натяжителя на Ладе Гранте окончена

Водителю на заметку!!!

Выставить точное натяжение РПМ в домашних условиях достаточно сложно, т.к. для этого необходимо специальное оборудование. Воспользуйтесь обычным тестером (мультиметром), прибор имеется у каждого второго автомобилиста.

Выставляем натяжение следующим способом:

1. После того, как надели ремень, запускаем двигатель.
2. Надеваем две клеммы мультиметра на аккумуляторную батарею.
3. Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.

Необходимые материалы и инструменты

Для работы вам понадобятся:

1. Новый ремень.
2. Мягкая стальная проволока.
3. Торцевой ключ или головка №13.
4. Гаечные ключи.
5. Монтировочная лопатка или крепкая отвертка.

Самостоятельная работа по замене ремня генератора не представляет никакой сложности, если все сделать по вышеописанной методике и выполнить все рекомендации.

Не надо забывать о своевременной проверке всех деталей автомобиля, нужно выдерживать сроки их замены.

Тогда автомобиль будет служить долго и надежно.

Несмотря на внешнее сходство моделей Лады Гранты с 8-мью и 16-тью клапанами, способ замены ремня генератора у них отличен. Модификации 8-ми клапанные: «Норма», «Стандарт» не оснащены системой кондиционирования. В конструкции газораспределения отсутствует механический натяжитель ремня.

Версия Лады Гранты «Люкс» с 16-ти клапанным механизмом и предустановленным кондиционером имеет встроенный натяжитель ремня приводных механизмов.

С целью оказания методической помощи малоопытным владельцам Лады Гранты, рассмотрим два способа замены ремня генератора.

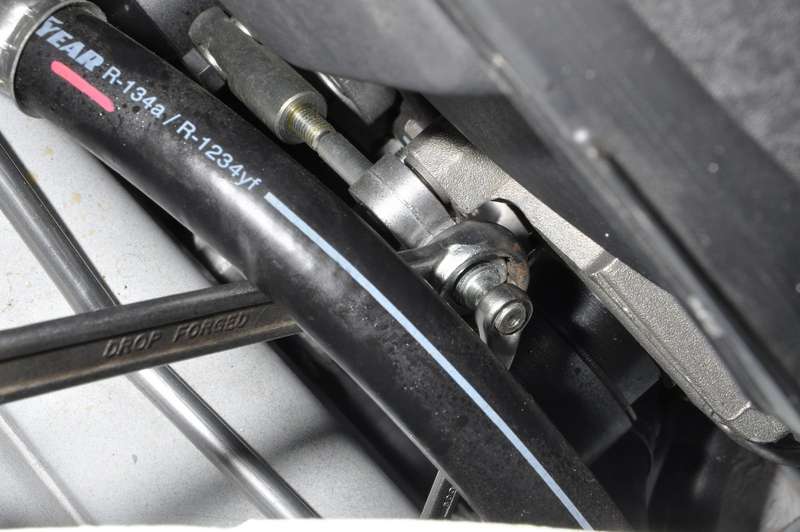

…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».
Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Как самому поменять ремень?

Чтобы это сделать, надо знать, какой он длины, к какому типу подобных изделий он принадлежит. Это легко понять самому.

Размер ремня генератора можно установить по его маркировке. Например, если там нанесена аббревиатура 6РК823, то это значит, что по длине он равен 82,3 см, а по типу относится к изделиям, имеющим шесть клиньев.

Чтобы проверить его состояние, надо включить пятую передачу и, опираясь на бампер, толкнуть машину назад Затем надо осмотреть по всей длине со всех сторон привод источника тока машины типа Лада Гранта. При этом на нем не должны быть такие повреждения, как трещины в теле детали, отслоения от тканевой основы резинового компонента, разрывы нитей. Если что-то обнаружено, то такой дефектный ремень автомобиля Лада Гранта должен быть немедленно заменен новым.

Технический регламент Лада Гранта

Если ориентироваться на технический регламент производителя, то проверка ремня должна проводиться не реже одного раза в 15 000 км пути. А каждые тридцать тысяч километров пробега данный ремень нужно заменить.

То есть, получается цикл с промежутком в пятнадцать тысяч километров, в котором поочередно происходит проверка и замена ремня генератора.

А, учитывая то, что натяжитель, как таковой, не используется, то ремень ориентирован исключительно на одноразовое растяжение во время установки.

Существуют варианты повторного использования ремня, но такая практика крайне не рекомендована.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Чтобы провести работы по замене, нам понадобится сам ремень генератора, который можно приобрести у официальных представителей дилера по цене, приблизительно равной 800 рублям.

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Сроки профилактики замены ремня генератора на Ладе Гранте (8, 16) клапанов

Производитель в инструкции по эксплуатации указывает на интервал профилактики в 15 000 км. Замена ремешка проводится по мере необходимости, но не позднее 30 000 км.

Нарушение интервала может привести к нежелательным последствиям, в том числе, загибу клапанов, пробоине в стенке блока цилиндров на скорости свыше 60 км/ч.

В конечном итоге, понадобится капитальный ремонт силового агрегата, что очень затратно, как по времени, так и по средствам.

Замена ремня генератора без натяжителя на Лада Гранта и Калина

Конструкция крепления генератора Лада Гранта и Калина 2 поколения отличается от привычной, которую мы наблюдали на Лада Приора или Лада Калина 1 поколения. На новых автомобилях Лада с 8 клапанными моторами АвтоВАЗ не предусмотрел натяжку ремня, поэтому замена ремня генератора выполняется по-другому.

Согласно регламенту ТО проверка ремня генератора должна производиться каждые 15 тыс. км пробега, а его замена – через каждые 30 тыс. км независимо от его состояния. Т.к. натяжитель ремня генератора не используется, поэтому ремень рассчитан на однократное растяжение при установке (повторное его использование не рекомендуется).

Особенности натяжения ремня на Ладе Гранте

Домашний способ натяжения был описан выше в рекомендациях. Мастера сервисных центров регулируют натяжение при помощи специального оборудования.

В инструкции по эксплуатации автомобилем указан диапазон натяжки: 8 – 12 мм при усилии 10 кг.

На практике замер происходит так: накручивают натяжитель до тех пор, пока ремень можно согнуть под углом 90° посередине между генератором и валом коленвала.

Инструкция как собрать натяжитель на гранту

В любой Гранте есть место под установку натяжителя. Чтобы собрать такой, потребуется:

• кронштейн генератора от Калины;
• натяжной ролик и его кронштейн;
• винтовой натяжитель;
• новый ремень от Калины;
• втулки и болты.

Подробно процесс сборки показан здесь:

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Замена кронштейна генератора Лады Гранты

На автомобилях семейства Лада Гранта с 8-ми клапанными моторами не предустановлен автоматический натяжитель ремня генератора. Модификации двигателей следующие: ВАЗ-11183, ВАЗ-21116, ВАЗ-11186.

Компенсировать отсутствие натяжителя можно по-разному:

• ежемесячной проверкой степени натяжения привода преобразователя, что непрактично и затратно;
• заменой штатного генератора КАТЭК на Bosch: не каждый автовладелец позволит себе приобрести импортный преобразователь;
• систематическим «обновлением» подшипников генератора: чрезмерное натяжение ремня привода, отсутствие автоматического натяжителя в конструкции создает предпосылки преждевременному износу подшипников;
• установить болт крепления диаметром на «6.0» вместо «10.0», что позволит увеличить свободный ход преобразователя на несколько миллиметров для регулировки натяжения;
• «кустарной» доработкой штатного кронштейна генератора Лады Гранты;
• заменой кронштейна генератора Лада Гранты на кронштейн Калины.

Каждый из вышеперечисленных способов имеет свои преимущества и недостатки. Рассмотрим последние два варианта «модернизации», как наиболее распространенные.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.
Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

• набор ключей;
• головку TORX E-14;
• длинную отвертку;
• домкрат;
• упор.

Этапы

Процедура замены ремешка генераторной установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
9. Демонтируем опору двигателя с подушкой.
10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.

Подытожим

Для работы с генератором и для замены ремня нужно:

• набор накидных ключей, Torx t20 и 27, трещотка с головками или вороток, нож;
• если нет натяжителя – его можно собрать и поставить;
• если нет кондиционера – замена легче всего;
• есть кондиционер? Для работы нужна яма или подъемник с демонтажем опоры ДВС;
• меняют расходник каждые 30 тысяч пробега по регламенту.

Замена кронштейна генератора с натяжителем на Ладе Гранте от Лады Калины

Несмотря на то, что предыдущий способ наиболее экономный, по времени он затратный.

Многие водители предпочитают доплатить 350-450 рублей и приобрести готовый комплект для установки кронштейна от Лады Калины на Ладу Гранту.

Последовательность действий выглядит следующим образом:

1. После демонтажа преобразователя со штатного места в моторном отсеке приступаем к установке кронштейна от Лады Калины.

Оригинальная комплектация модернизированного крепления:

• ремень;
• ролик натяжителя;
• кронштейн;
• ось на «10»;
• натяжитель.

1. Со старого преобразователя отвинчиваем три крепежных винта, извлекаем прежний кронштейн, устанавливаем и привинчиваем новый.
2. Фиксируем конструкцию на штатное место, привинчиваем три гайки на «13».
3. Активируем кулису в положение третьей передачи.
4. Надеваем ремень генератора, проворачиваем рукой шкив генератора, пока ремень не ляжет в пазы канавок.

Запускаем двигатель, проверяем зарядку, индикацию светодиода на приборной панели.

Где расположен штатный генератор на автомобиле Лада Гранта

Независимо от модификации Лада Гранта, преобразователь установлен в моторном отсеке с левой стороны, ближе к радиатору системы охлаждения.

Конструкция моторного отсека Лады Гранты не «совсем удачная», мастера испытывают трудности при демонтаже оборудования.

Разница замены кронштейна генератора в 16-ти и 8-ми клапанных двигателях

По форме и количеству крепежей кронштейны идентичные. Разница в отсутствии автоматического натяжителя в 8-ми клапанной модификации мотора.

Кронштейн генератора Лады Гранты с кондиционером идентичен 16-ти клапанной модификации мотора.

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

• 8-ми клап: 1118-1041020-07: 6РК 823, длина 823 мм, толщина 3.0 мм;
• 16-ти клап: 6PK1123 с кондиционером, 6PK1113 с ГУРом, без кондиционера.

Признаки неисправности генератора, методы их устранения
